Линии по производству цемента - проектирование, поставка и монтаж под ключ
Компания STTS-Group поставляет автоматизированные линии для производства цемента, соответстующего ГОСТ (ГОСТ 31108-2020). Оборудование соответствует ГОСТ и требованиям безопасности.
О технологии производства цемента
Цемент - это порошкообразное неорганическое вяжущее вещество, используемое в основном в строительных смесях и для производства бетона.
Есть три типа производства цемента:
1. Мокрый - когда исходный материал улажняется до 30-50% образуя шлам, который обжигается во вращающейся печи. Подходит при высокой исходной влажности материалов, имеет более высокие затраты энергии из-за необходимости испарения воды;
2. Сухой - исходные материалы высушиваются (при необходимости) и измельчаются, образую сухую шихту. Самый экономичный и современный способ;
3. Комбинированный - сочетает сухой и мокрый способы, шихта увлажняется или высушивается частично, влажность шихты составляет 10-20 %. Данный тип почти не используется.
Исходным сырьем для производства клинкера являются: известняк, мергель, хвосты ГОКа, глина, корректирующие добавки. На этапе помола клинкера добавляется гипс (обычно 3-5%) и другие добавки.
Технология производства цемента сухим способом включает в себя несколько этапов:
Есть три типа производства цемента:
1. Мокрый - когда исходный материал улажняется до 30-50% образуя шлам, который обжигается во вращающейся печи. Подходит при высокой исходной влажности материалов, имеет более высокие затраты энергии из-за необходимости испарения воды;
2. Сухой - исходные материалы высушиваются (при необходимости) и измельчаются, образую сухую шихту. Самый экономичный и современный способ;
3. Комбинированный - сочетает сухой и мокрый способы, шихта увлажняется или высушивается частично, влажность шихты составляет 10-20 %. Данный тип почти не используется.
Исходным сырьем для производства клинкера являются: известняк, мергель, хвосты ГОКа, глина, корректирующие добавки. На этапе помола клинкера добавляется гипс (обычно 3-5%) и другие добавки.
Технология производства цемента сухим способом включает в себя несколько этапов:
- Подготовка сырья - дробление и сушка (при необходимости);
- Шихтование сырья - создание сырьевой шихты - порошка с тонкостью помола 0,1-0,2 мм с подходящим для обжига химическим составом; шихта может состоять из 2-5 компонентов, обычно это известняк и глина, могут также использоваться хвосты ГОКа, мергель, колчеданные огарки, другие добавки для корректировки химического сотава;
- Предварительный нагрев и обжиг сырьевой шихты во вращающейся печи, охлаждение. Конечным продуктом данного этапа является цементный клинкер;
- Помол цемента; на данном этапе к цементному клинкеру добавляется гипс и другие добавки;
- Хранение и фасовка цемента. Для хранения цемента используются специальные силоса с обязательно установленными системами аспирации. Фасовка цемента осуществляется в клапанные мешки, мешки FFS, а также отгрузка в цементовозы и навалом.

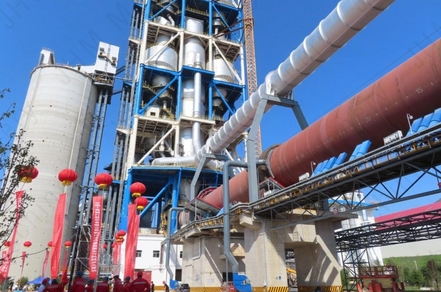

Комплексные линии по производству цемента
(цементные заводы полного цикла)
(цементные заводы полного цикла)
STTS Group предлагает полный цикл по проектированию, поставке и монтажу цементных заводов из Китая. Предлагаем линии производительностью от 100 до 5000 тонн в сутки.
Линия по производству цемента (цементный завод) состоит из:
1. Секция предварительной подготовки сырья - сушка и дробление;
2. Секция шихтования сырья (приготовление шихты для обжига - смешение исходных компонентов и измельчение в шаровой мельнице до размерности 0,1-0,2 мм);
3. Обжиг сырья (производство клинкера). Включает в себя циклоны предварительного нагрева и печь для обжига;
4. Помол клинкера с внесением добавок. Используются щаровые или вертикальные мельницы;
5. Хранение и фасовка готового продукта.
Линия по производству цемента (цементный завод) состоит из:
1. Секция предварительной подготовки сырья - сушка и дробление;
2. Секция шихтования сырья (приготовление шихты для обжига - смешение исходных компонентов и измельчение в шаровой мельнице до размерности 0,1-0,2 мм);
3. Обжиг сырья (производство клинкера). Включает в себя циклоны предварительного нагрева и печь для обжига;
4. Помол клинкера с внесением добавок. Используются щаровые или вертикальные мельницы;
5. Хранение и фасовка готового продукта.

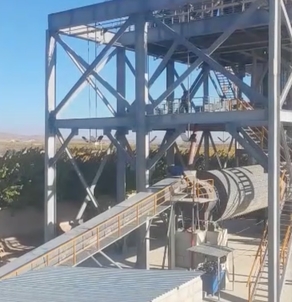

Пример цементного завода на 500 тонн в сутки:
- Секция подготовки сырья - дробление, сушка и хранение;
- Секция приготовления сырьевой смеси (шихты) - на базе мельницы шаровой Ф2,6×10м;
- Склад гомогенизации сырьевой смеси (шихты);
- Секция подачи в печь и циклоны предварительного нагрева (5 циклонов);
- Секция обжига клинкера - на базе печи вращающейся Ф3,5×60м;
- Секция помола клинкера - на базе мельницы шаровой Ф2,4×13м;
- Секция хранения цемента;
- Секция упаковки цемента;
- Система автоматизации;
- Лаборатория.
Принцип работы цементного завода полного цикла:
1. Исходное сырье - известняк, глина, добавки - поступает на склад, где осуществляется дробление, сушки и загрузка в накопительные силоса.
2. Из силосов материал выгружается на ленточные дозаторы и поступает в шаровую мельницу;
3. В шаровой мельнице осуществляется помол до фракции 100-200 мкм и выгружается в силос гомогенизации;
4. В силосе гомогенизации происходит выравнивание состава сырья для получения стабильного по составу конечного продукта;
5. Из силоса гомогенизации сырьевая шихта поступает в циклоны предварительного нагрева, а далее обжигается во вращающейся печи при температуре до 1500 градусов и проходит через охладитель в промежуточный бункер;
6. Из промежуточных бункеров осуществляется дозирование клинкера, гипса и других добавок, которые идут в шаровую мельницу и размалываются до необходимой тонкости (по ГОСТ - остаток на сите 80 мкм не более 15%);
7. Готовый продукт (цемент) выгружается в силосы для дальнейшей отгрузки в цементовозы или направления на линию упаковки в мешки.
1. Исходное сырье - известняк, глина, добавки - поступает на склад, где осуществляется дробление, сушки и загрузка в накопительные силоса.
2. Из силосов материал выгружается на ленточные дозаторы и поступает в шаровую мельницу;
3. В шаровой мельнице осуществляется помол до фракции 100-200 мкм и выгружается в силос гомогенизации;
4. В силосе гомогенизации происходит выравнивание состава сырья для получения стабильного по составу конечного продукта;
5. Из силоса гомогенизации сырьевая шихта поступает в циклоны предварительного нагрева, а далее обжигается во вращающейся печи при температуре до 1500 градусов и проходит через охладитель в промежуточный бункер;
6. Из промежуточных бункеров осуществляется дозирование клинкера, гипса и других добавок, которые идут в шаровую мельницу и размалываются до необходимой тонкости (по ГОСТ - остаток на сите 80 мкм не более 15%);
7. Готовый продукт (цемент) выгружается в силосы для дальнейшей отгрузки в цементовозы или направления на линию упаковки в мешки.
Линии по помолу цемента на базе шаровых мельниц Liming

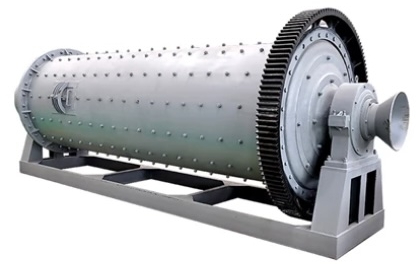

Шаровые мельницы Liming.
Описание продукта: Шаровая мельница подходит для измельчения различных руд и нерудных материалов. Она широко используется в переработке полезных ископаемых, строительных материалах и химической промышленности. Ее можно разделить на два метода измельчения: сухой и мокрый. В зависимости от различных способов выгрузки руды ее можно разделить на два типа: решетчатый тип и переливной тип. Шаровые мельницы широко применяются для сухого или мокрого помола цемента, силикатных изделий, новых строительных материалов, огнеупорных материалов, удобрений, переработки полезных ископаемых черных и цветных металлов, а также стекла, керамики, минерального порошка и других измельчаемых материалов.
Принцип работы: Материал поступает в первую камеру мельницы равномерно и по спирали из подающего устройства через подающий полый вал. В камере имеются лестничные или гофрированные облицовки, внутри находятся стальные шары.Вращение Цилиндра мельницы генерирует центробежную силу, толкающую стальные шары. Шар поднимается на определенную высоту, а затем падая ударяясь и измельчая материал. После достижения грубого помола в первой камере материалы через однослойную перегородку поступают во вторую камеру, оснащенную плоской футеровкой и содержащую стальные шарики для дальнейшего измельчения. Порошкообразный материал выгружается через съемную пластину для завершения операции измельчения.
Описание продукта: Шаровая мельница подходит для измельчения различных руд и нерудных материалов. Она широко используется в переработке полезных ископаемых, строительных материалах и химической промышленности. Ее можно разделить на два метода измельчения: сухой и мокрый. В зависимости от различных способов выгрузки руды ее можно разделить на два типа: решетчатый тип и переливной тип. Шаровые мельницы широко применяются для сухого или мокрого помола цемента, силикатных изделий, новых строительных материалов, огнеупорных материалов, удобрений, переработки полезных ископаемых черных и цветных металлов, а также стекла, керамики, минерального порошка и других измельчаемых материалов.
Принцип работы: Материал поступает в первую камеру мельницы равномерно и по спирали из подающего устройства через подающий полый вал. В камере имеются лестничные или гофрированные облицовки, внутри находятся стальные шары.Вращение Цилиндра мельницы генерирует центробежную силу, толкающую стальные шары. Шар поднимается на определенную высоту, а затем падая ударяясь и измельчая материал. После достижения грубого помола в первой камере материалы через однослойную перегородку поступают во вторую камеру, оснащенную плоской футеровкой и содержащую стальные шарики для дальнейшего измельчения. Порошкообразный материал выгружается через съемную пластину для завершения операции измельчения.

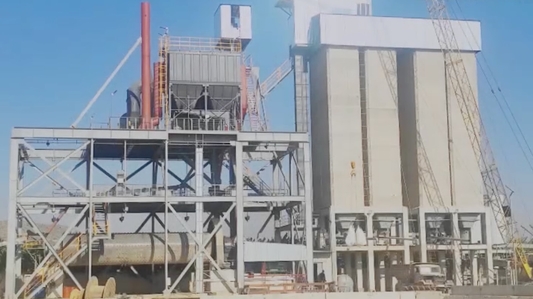

Готовое решение: Линия помола цемента 500 т/сутки
Данный комплекс предназначен для помола цемента и имеет производительность до 500 тонн в сутки. Исходные материалы - цементный клинкер, гипс, другие добавки.
Данный комплекс состоит из:
Данный комплекс предназначен для помола цемента и имеет производительность до 500 тонн в сутки. Исходные материалы - цементный клинкер, гипс, другие добавки.
Данный комплекс состоит из:
- Бункеры исходных материалов с ленточными весовыми дозаторами;
- Шаровая мельница Ф2,4×13м;
- Сепаратор;
- Фильтр воздушный;
- Конвейеры, элеваторы и транспортеры;
- Обвязка для силоса готового продукта;
- Линия упаковки в мешки - по запросу;
Принцип действия линии по помолу цемента на базе шаровой мельницы: имеется три приемных бункера для исходного материала - портландцементного клинкера, гипса и добавки, из этих бункеров материал при помощи весовых ленточных дозаторов (конвейеров) подается на основной сборочный конвейер и им подается в шаровую мельницу; шаровая мельница имеет три камеры для помола разными шарами и цильпебсами; из шаровой мельницы материал подается в циклонный классификатор, из которого материал достигший необходимой тонкости помола идет в силос готового продукта по ковшовому элеватору, а недостаточно размолотый материал возвращается назад в мельницу для повторного помола; из силоса готового продукта осуществляется отгрузка в цементовозы, а также подача на линию упаковки в мешки.
Типы цемента и его классификация и маркировка
Цемент - это порошкообразное неорганическое вяжущее вещество, используемое в основном в строительных смесях и для производства бетона. Чтобы купить цементный завод (линию для производства цемента), необходимо определиться, какие виды цемента будут производиться.
Цемент классифицируют по следующим группам свойств:
1. Классификация по видам - основная группа классификации, вид цемента зависит от количества и типа добавок, а также от области применения. Различают следующие виды:
2. Маркировка цемента по входящим в его состав компонентам и скорости затвердевания:
ЦЕМ I - Портландцемент - имеет максимальную скорость затвердевания;
ЦЕМ II - Портландцемент с минеральными добавками - имеет минеральные добавки для снижения скорости затвердевания;
ЦЕМ III - Шлакопортландцемент (шлаковый цемент) - имеет среднюю скорость затвердевания;
ЦЕМ IV - Пуццлдановый цемент - имеет скорость затвердевания ниже средней;
ЦЕМ V - Композиционный цемент - имеет самую медленную скорость затвердевания.
Также имеется маркировка А или В - в зависимости от количества добавок.
В зависимости от типа добавки в маркировке указывается соответствующая добавке буква.
Также указывается класс прочности (соответствует определенной марке прочности). Класс прочности указывает давление в МПа, которое выдерживает застывший бетон на основе только соответствующего цемента и воды.
Класс прочности 22,5 - марка М300;
Класс прочности 32,5 - марка М400;
Класс прочности 42,5 - марка М500;
Класс прочности 52,5 - марка М600.
Цемент классифицируют по следующим группам свойств:
1. Классификация по видам - основная группа классификации, вид цемента зависит от количества и типа добавок, а также от области применения. Различают следующие виды:
- Портландцемент - это основной и самый популярный вид цемента, применяющийся почти во всех общестроительных работах. Маркировка "ПЦ". Изготавливается из клинкера с добавкой около 5% гипса. Также выделяют в подкатегорию быстротвердеющий портландцемент, имеет маркировку "БПЦ", отличается быстрым набором прочности на начальном этапе отвердения, что достигается добавлением специальных минеральных добавок;
- Шлакопортландцемент (шлаковый цемент) - специальный тип цемента, изготовленный путем совместного помола шлаков доменной печи (от 20% до 80%), портланцементного клинкера (от 35% до 65%), гипса (от 3% до 5%) и других компонентов. Маркировка "ШПЦ". Бетоны на основе шлакового цемента отличаются повышенной медленно нарастающей прочностью, устойчивостью к водам (мягким и сульфатным), повышенной жароустойчивостью и морозостойкостью. Главным преимуществом является стоимость ниже на 10-20% по сравнению с обычным портланцементом. В отдельную подкатегорию выделют известково-шлаковый цемент с маркировкой "ИШЦ", который отличается добавлением до 15% извести и применяется для изготовления бетонных изделий с невысокой прочностью, устойчивых к пресной воде;
- Пуццолановый портландцемент - специальный тип цемента из портландцементного клинкера с внесением пуццолановых добавок при помоле от 20% до 40%, отличительной особенностью которого является твердение в условиях повышенной влажности и даже в воде. Маркировка "ППЦ". Применяется, главным образом, для подводных и подземных конструкций;
- Глиноземистый цемент - специальный тип цемента, отличающийся быстрым твердением (не быстрым схватыванием), жаростойкостью, водостойкостью и стойкостью к агрессивным средам. Данный тип цемента получается путем обжига и помола бокситов и известняка (или извести), что дает преобладание в готовом продукте алюминатов кальция, которые и обеспечивают его свойства;
- Специальные цементы:
- Сульфатостойкий портландцемент - используется для изготовления конструкций, стойких к морской войде или сульфатным почвам;
- Белый и цветной портланцемент - разработан и используется в декоративных целях;
- Расширяющийся портландцемент - увеличивается в объеме при твердении, используется для гидроизоляции и в других специфических работах; изделия из данного типа цемента отличаются высокой водостойкостью;
- Пластифицированный цемент - включает в свой состав поверхностно-активные добавки, которые увеличивают подвижность и пластичность смеси; используется для архитектурных конструкций со сложной формой;
- Портландцемент с гидрофобными добавками - ПЦ с добавками, которые снижают водопоглощение, по сути явлется подвидом портландцемента;
2. Маркировка цемента по входящим в его состав компонентам и скорости затвердевания:
ЦЕМ I - Портландцемент - имеет максимальную скорость затвердевания;
ЦЕМ II - Портландцемент с минеральными добавками - имеет минеральные добавки для снижения скорости затвердевания;
ЦЕМ III - Шлакопортландцемент (шлаковый цемент) - имеет среднюю скорость затвердевания;
ЦЕМ IV - Пуццлдановый цемент - имеет скорость затвердевания ниже средней;
ЦЕМ V - Композиционный цемент - имеет самую медленную скорость затвердевания.
Также имеется маркировка А или В - в зависимости от количества добавок.
В зависимости от типа добавки в маркировке указывается соответствующая добавке буква.
Также указывается класс прочности (соответствует определенной марке прочности). Класс прочности указывает давление в МПа, которое выдерживает застывший бетон на основе только соответствующего цемента и воды.
Класс прочности 22,5 - марка М300;
Класс прочности 32,5 - марка М400;
Класс прочности 42,5 - марка М500;
Класс прочности 52,5 - марка М600.

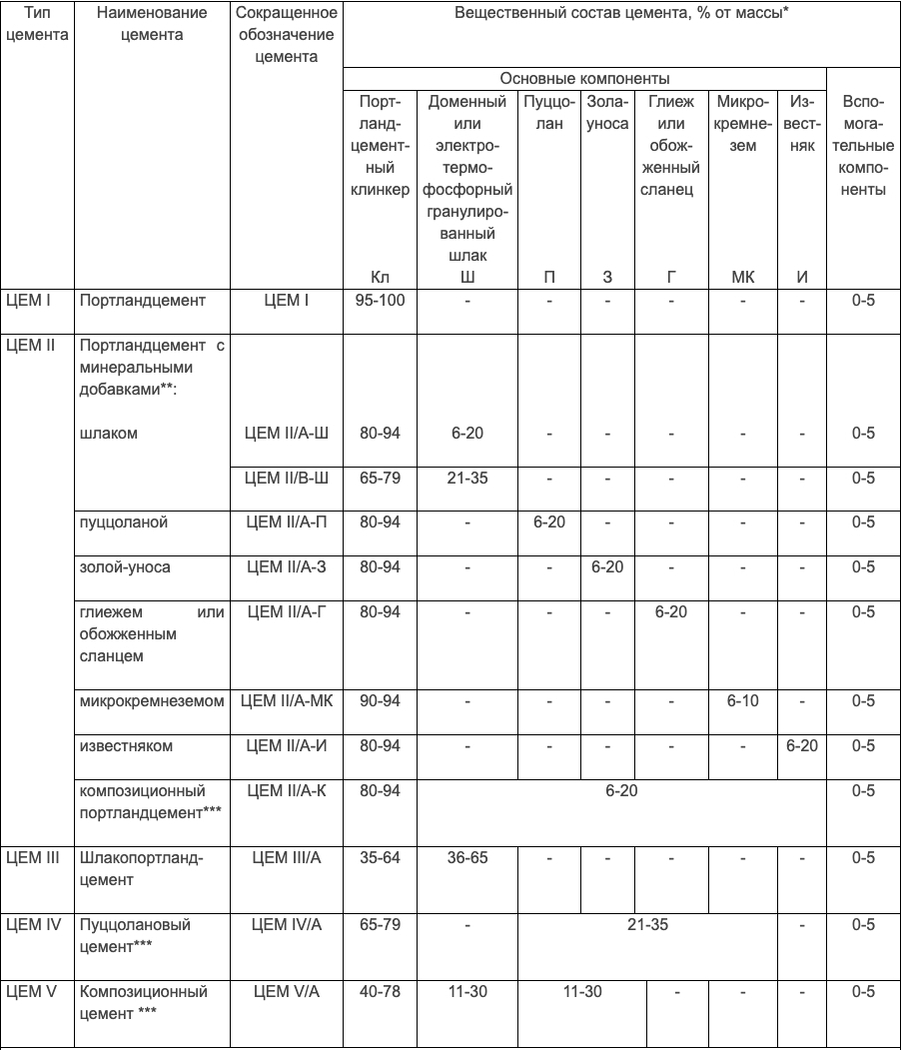

Таблица маркировки цемента с указанием состава по ГОСТ 31108
