Линии по производству гипса. Гипсоварочные котлы.
Компания STTS Group поставляет автоматизированные линии для производства гипса на базе гипсоварочных котлов. Оборудование соответствует ГОСТ и требованиям безопасности.
Технология производства гипса
Компания STTS Group предлагает технологические линии по производству гипса.
Существует три типа гипса:
1. β-полугидрат (бэта-гипс). Данный тип гипса полчается в гипсоварочных котлах при температуре 150-180 градусов Цельсия. Сфера использования данного гипса - строительные смеси, литье, штукатурки.
2. α-полугидрат (альфа-гипс). Высокопрочный гипс, получается в автоклавах с температурой 120-140 градусов Цельсия и под давлением до 2 атм. Сфера использования альфа-гипса - медицина и другие специфические сферы, где важна его прочность.
3. Ангидрит. Вид гипса получаемый путем обжига во вращающихся печах при температуре около 300 градусов. Используется в качестве специального вяжущего. Существует также природный минерал ангидрит.
Сырьем для производства гипса являются:
1. Природный гипсовый камень (содержание CaSO₄·2H₂O ≥ 90%).
2. Фосфогипс (отход производства удобрений, требует очистки от примесей).
3. Десульфогипс (отход ТЭС, образующийся при очистке дымовых газов).
Главной химической реакцией при получении бэта-гипса является дегидратация: CaSO₄·2H₂O → CaSO₄·0,5H₂O + 1,5H₂O
(двуводный гипс (природный гипсовый камень) → полугидрат, "строительный гипс" + вода).
Существует три типа гипса:
1. β-полугидрат (бэта-гипс). Данный тип гипса полчается в гипсоварочных котлах при температуре 150-180 градусов Цельсия. Сфера использования данного гипса - строительные смеси, литье, штукатурки.
2. α-полугидрат (альфа-гипс). Высокопрочный гипс, получается в автоклавах с температурой 120-140 градусов Цельсия и под давлением до 2 атм. Сфера использования альфа-гипса - медицина и другие специфические сферы, где важна его прочность.
3. Ангидрит. Вид гипса получаемый путем обжига во вращающихся печах при температуре около 300 градусов. Используется в качестве специального вяжущего. Существует также природный минерал ангидрит.
Сырьем для производства гипса являются:
1. Природный гипсовый камень (содержание CaSO₄·2H₂O ≥ 90%).
2. Фосфогипс (отход производства удобрений, требует очистки от примесей).
3. Десульфогипс (отход ТЭС, образующийся при очистке дымовых газов).
Главной химической реакцией при получении бэта-гипса является дегидратация: CaSO₄·2H₂O → CaSO₄·0,5H₂O + 1,5H₂O
(двуводный гипс (природный гипсовый камень) → полугидрат, "строительный гипс" + вода).
Линии по производству бэта-гипса (β-полугидрат)
STTS Group предлагает к поставке линии по производству гипса под ключ производительностью от 5 до 30 тонн в час.

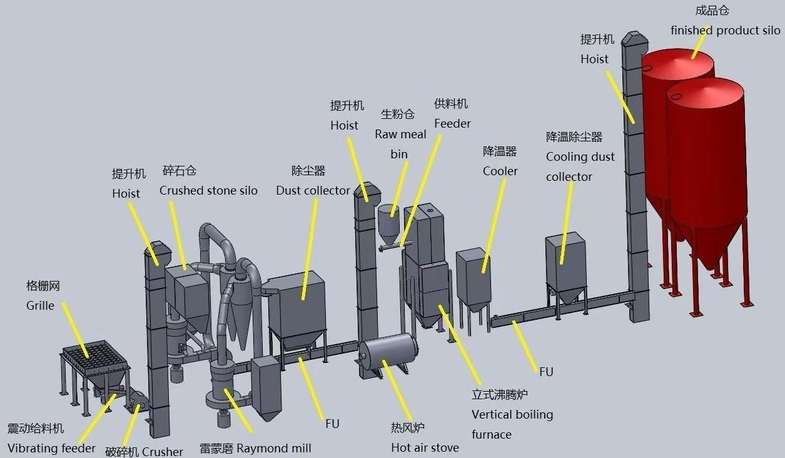

Стандартная линия гипса состоит из:
1. Секция предварительного измельчения (на базе щековой и/или ударной дробилки). На данном этапе исходный материал измельчается до крупности 0-30 мм, что делает его пригодным для измельчения в мельнице;
2. Секция сушки (сушильный барабан). Для дальнейшего измельчения необходимо высушить гипс до влажности 2-4 %;
3. Секция измельчения (маятниковая или валковая мельница). На данном этапе гипс измельчается до 0,1-0,2 мм;
4. Гипсоварочный котел. При температуре 150-180 градучов присходит дегидратация гипса, то есть из двуводного гипса получается полугидрат (бэта-гипс);
5. Секция гомогенизации. Является также важной составляющей процесса производства. Перед упаковкой гипс должен гомогенизироваться в силосах;
6. Секция упаковки. Готовый бэта-гипс (β-полугидрат) упаковывается в мешки 10, 15 или 25 кг, или в биг-бэги.
Очень важно избегать контакта готового продукта с водой, так как он гигроскопичен.
Стандартная линия гипса состоит из:
1. Секция предварительного измельчения (на базе щековой и/или ударной дробилки). На данном этапе исходный материал измельчается до крупности 0-30 мм, что делает его пригодным для измельчения в мельнице;
2. Секция сушки (сушильный барабан). Для дальнейшего измельчения необходимо высушить гипс до влажности 2-4 %;
3. Секция измельчения (маятниковая или валковая мельница). На данном этапе гипс измельчается до 0,1-0,2 мм;
4. Гипсоварочный котел. При температуре 150-180 градучов присходит дегидратация гипса, то есть из двуводного гипса получается полугидрат (бэта-гипс);
5. Секция гомогенизации. Является также важной составляющей процесса производства. Перед упаковкой гипс должен гомогенизироваться в силосах;
6. Секция упаковки. Готовый бэта-гипс (β-полугидрат) упаковывается в мешки 10, 15 или 25 кг, или в биг-бэги.
Очень важно избегать контакта готового продукта с водой, так как он гигроскопичен.
Расчет экономической эффективности и окупаемости линии по производству бэта-гипса (β-полугидрат)
Приблизительные расходы материалов и ресурсов на 1 тонну бэта-гипса (на примере линии 100 000 тонн в год или 13-15 тонн в час):
| № п/п | Материал/ресурс | Кол-во на 1 т | Цена за ед. | Стоимость |
| 1 | Природный гипс | 1,5 т | 1300 руб. | 1950 руб. |
| 2 | Электроэнергия | 48 кВт*ч | 7 руб. / кВт*ч | 336 руб. |
| 3 | Природный газ | 53 Нм3 | 7 руб. / Нм3 | 371 руб. |
| 4 | Запасные части/обслуживание | ~ | 1 000 000 руб./год | 10 руб. |
| 5 | Персонал (6-7 чел/смена) | ~ | 25 000 000 р/год | 250 руб. |
| 6 | Аренда земли | ~ | 2 000 000 руб./год | 20 руб. |
Итого приблизительная себестоимость 1 тонны строительного гипса составляет около 2 950 руб.
Приблизительные инвестиции на линию производительностью 100 000 тонн в год составляют около 200 000 000 руб. (включает в себя расходы на проектирование, строительные работы и оборудование).
Ориентировочная цена мелкооптовой продажи строительного гипса составляет 7 000 руб. за тонну
Итого выручка за 12 месяцев около 700 000 000 руб.
Чистая прибыль около 405 000 000 руб. (до уплаты налогов, без учета амортизации и непредвиденных расходов).
Окупаемость линии около 8-12 месяцев.
Указанные данные являются приблизительными и указаны для облегчения проведения более точных расчетов при разработке проекта.
Приблизительные инвестиции на линию производительностью 100 000 тонн в год составляют около 200 000 000 руб. (включает в себя расходы на проектирование, строительные работы и оборудование).
Ориентировочная цена мелкооптовой продажи строительного гипса составляет 7 000 руб. за тонну
Итого выручка за 12 месяцев около 700 000 000 руб.
Чистая прибыль около 405 000 000 руб. (до уплаты налогов, без учета амортизации и непредвиденных расходов).
Окупаемость линии около 8-12 месяцев.
Указанные данные являются приблизительными и указаны для облегчения проведения более точных расчетов при разработке проекта.

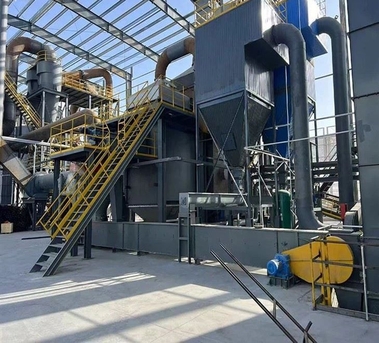

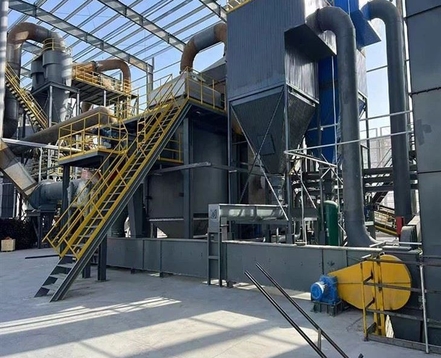

Пример линии по производству бэта-гипса 100 000 тонн в год
STTS Group предлагает к поставке линию по производству бэта-гипса из Китая полного цикла на 14-15 тонн в час (100 000 тонн в год) строительного гипса из природного гипса естественной влажности.
Стандартная комплектация:
1. Секция подготовки сырья (дробление);
2. Секция сушки (сушильный барабан с газовой горелкой);
3. Секция измельчения (мельница вертикальная, маятниковая или шаровая);
4. Гипсоварочный котел (площадь теплообмена 450 м2);
5. Секция гомогенизации (силоса 1200 тонн);
6. Секция упаковки (упаковка в мешки 10, 15, 25 кг и биг бэги);
7. Электрический шкаф и автоматическая система управления на контроллерах (возможна поставка с кабиной управления);
8. Лаборатория.
Стандартная комплектация:
1. Секция подготовки сырья (дробление);
2. Секция сушки (сушильный барабан с газовой горелкой);
3. Секция измельчения (мельница вертикальная, маятниковая или шаровая);
4. Гипсоварочный котел (площадь теплообмена 450 м2);
5. Секция гомогенизации (силоса 1200 тонн);
6. Секция упаковки (упаковка в мешки 10, 15, 25 кг и биг бэги);
7. Электрический шкаф и автоматическая система управления на контроллерах (возможна поставка с кабиной управления);
8. Лаборатория.
Описание:
Модель 100KMTY;
Прогнозируемая производительность: 14-15 тонн в час (100 000 тонн в год) бэта-гипса из природного гипса естественной влажности;
Суточное потребление природного гипса около 500 тонн (влажностью 15%);
Установленная мощность 700 кВт;
Суточное потребление электроэнергии около 17000 кВт•ч;
Суточное потребление газа около 18000 Нм3;
Персонал – 6-7 человек в смену;
Размеры установки в собранном состоянии около 80*20*8 метров (не включает склад сырья и склад готовой продукции);
Содержание частиц в фильтруемом воздухе составляет около 30-40 мг/м³ (возможно снижение при помощи использования более современной системы фильтрации)
Режимы управления: ручной, полуавтоматический, полностью автоматический;
Тип сборки: модульный;
Модель 100KMTY;
Прогнозируемая производительность: 14-15 тонн в час (100 000 тонн в год) бэта-гипса из природного гипса естественной влажности;
Суточное потребление природного гипса около 500 тонн (влажностью 15%);
Установленная мощность 700 кВт;
Суточное потребление электроэнергии около 17000 кВт•ч;
Суточное потребление газа около 18000 Нм3;
Персонал – 6-7 человек в смену;
Размеры установки в собранном состоянии около 80*20*8 метров (не включает склад сырья и склад готовой продукции);
Содержание частиц в фильтруемом воздухе составляет около 30-40 мг/м³ (возможно снижение при помощи использования более современной системы фильтрации)
Режимы управления: ручной, полуавтоматический, полностью автоматический;
Тип сборки: модульный;
Подробная комплектация:
По запросу
