Линии по производству минерального порошка - проектирование, поставка и монтаж под ключ
Компания STTS-Group поставляет автоматизированные линии для производства минерального порошка из известняка, доломита и мрамора, соответствующего ГОСТ (МП-1; МП-2; МП-3 по ГОСТ 32761-2014). Оборудование соответствует ГОСТ и требованиям безопасности.
- Линии по производству минерального порошка на базе маятниковых мельниц Liming серии YGM (TGM) и MTW
- Специальное предложение на линию по пр-ву минерального порошка (МП) 20-30 т/ч на базе двух мельниц MTW-138
- Расчет экономической эффективности линии по производству минпорошка на базе двух маятниковых мельниц MTW-138

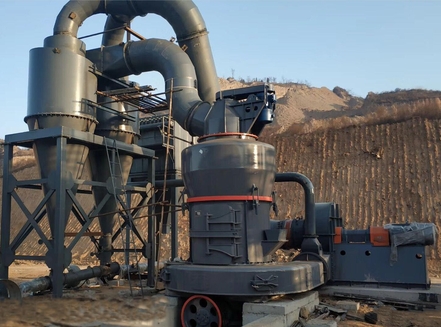

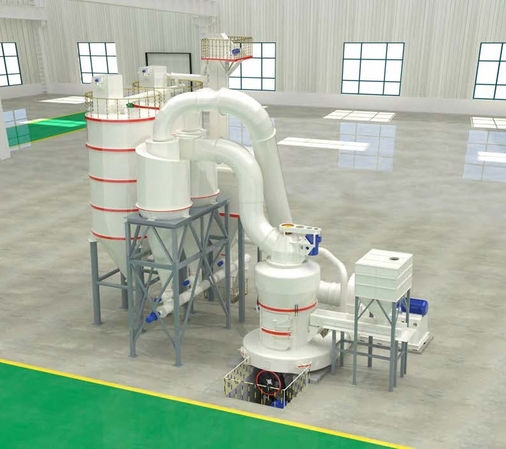

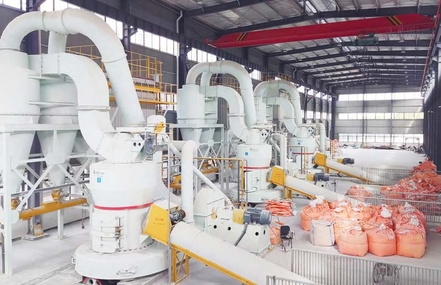

Линии по производству минерального порошка на базе маятниковых мельниц Liming серии YGM (TGM) и MTW
Линии по производству минерального порошка на базе маятниковых мельниц Liming серии YGM (TGM) и MTW - это наиболее распространенный и бюджетный вариант оборудования.
Линия по производству минерального порошка состояит из:
Линия по производству минерального порошка состояит из:
- Приемный бункер (обычно объемом около 5 м3) для исходного материала с вибрационным питателем;
- Установка предварительного дробления (щековая или роторная дробилка) - необходима, если крупность исходного материала составляет более 20 мм;
- Ковшовый элеватор (нория) или ленточный конвейер;
- Сушильный барабан с горелкой (топливо - газ/дизель);
- Конвейер выгрузки;
- Промежуточный бункер для остывания материала;
- Линия помола (состоит из приемного бункера с вибропитателем, мельницы с классификатором, циклона, фильтра импульсного, шнековых конвейеров для выгрузки готового продукта);
- Оборудования для хранения и упаковки или отгрузки готового продукта (силос с ковшовым эелеватором, шнековый конвейер, оборудование для упаковки в бин-бэги)

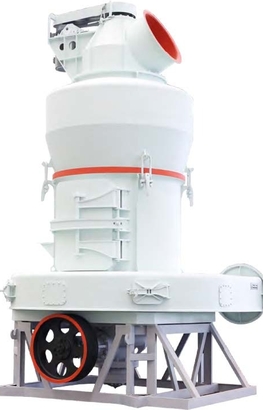

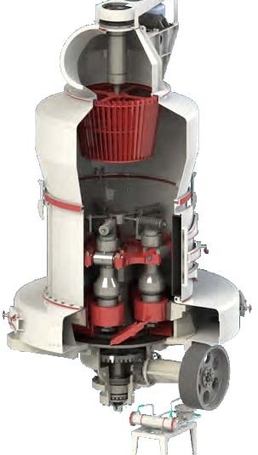

Модели маятниковых мельниц высокого давления (Raymond mill) Liming серии YGM/TGM:
| МОДЕЛЬ | Максимальная крупность питания (дробилка) | Максимальная крупность питания (мельница) | Мощность привода мельницы | Полная мощность линии | Производите- льность | Размерность конечного продукта | Габариты линии (ДхШхВ), мм |
|---|---|---|---|---|---|---|---|
| Liming YGM85 | 150 мм | 20 мм | 22 кВт | ~48 кВт | 0,5-4 т/ч | 0,613-0,033 мм | 5150×5000×5200 |
| Liming YGM95 (TGM100) | 180 мм | 25 мм | 37 кВт | ~87 кВт | 1,1-5,6 т/ч | 0,613-0,033 мм | 7550×7400×8100 |
| Liming YGM130 (TGM130) | 200 мм | 30 мм | 75 кВт | ~176 кВт | 2,2-9,5 т/ч | 0,613-0,033 мм | 7900×6980×9645 |
| Liming YGM160 (TGM160) | 210 мм | 35 мм | 132 кВт | ~301 кВт | 8-22 т/ч | 0,613-0,033 мм | 12550×5645×8355 |
| Liming YGM160-2 | 210 мм | 35 мм | 160 кВт | ~357 кВт | 10-26 т/ч | 0,613-0,033 мм | 12550×5645×8355 |
| Liming YGM190 | 250 мм | 40 мм | 190 кВт | ~432 кВт | 12-36 т/ч | 0,613-0,033 мм | 16020×9400×9310 |
Модели маятниковых мельниц трапециедальных Liming серии MTW
| МОДЕЛЬ | Максимальная крупность питания (дробилка) | Максимальная крупность питания (мельница) | Мощность привода мельницы | Полная мощность линии | Производите- льность | Размерность конечного продукта | Габариты линии (ДхШхВ), мм |
|---|---|---|---|---|---|---|---|
| Liming MTW110 | 200 мм | 30 мм | 55 кВт | ~136 кВт | 3-10 т/ч | 1,6-0,038 мм | 6186×8041×8640 |
| Liming MTW138/ MTW145 | 210 мм | 35 мм | 90-110 кВт | ~248.5 кВт | 6-20 т/ч | 1,6-0,038 мм | 7262×10010×10010 |
| Liming MTW175 | 210 мм | 40 мм | 160 кВт | ~424 кВт | 10-35 т/ч | 1,6-0,038 мм | 10171×10073×9916 |
| Liming MTW215 | 250 мм | 50 мм | 280 кВт | ~807 кВт | 20-50 т/ч | 1,6-0,038 мм | 10885×10457×10351 |

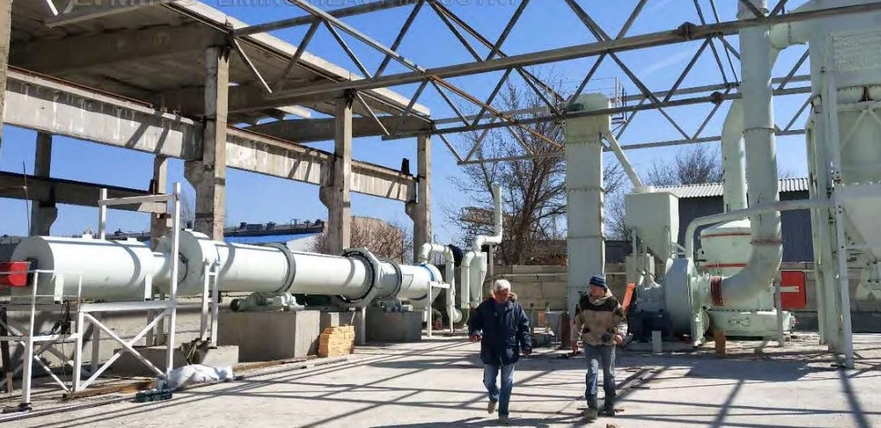

Специальное предложение на линию по пр-ву минерального порошка (МП) 20-30 т/ч на базе двух мельниц MTW-138
STTS Group предлагает к поставке линию по производству минерального порошка (МП-1, МП-2 и МП-3) на базе двух единиц маятниковых мельниц MTW138/MTW145 из Китая полного цикла производительностью 20-30 тонн в час (ожидаемая производительность на отсеве 0-5 крепостью не более М600 - не менее 30 т/ч).
Комплектация:
1. Секция подготовки и сушки сырья (сушильный барабан 1500х12000 мм);
2. Секция измельчения (2 мельницы MTW138);
3. Секция хранения и упаковки (2 силоса по 300 тонн);
4. Электрический шкаф и автоматическая система управления на контроллерах.
Стоимость с доставкой до Москвы, таможенной очисткой и НДС составляет 4,73 млн юаней (около 54,5 млн руб. при курсе юаня 11,5 руб. и прямом контракте с фабрикой) на сентябрь 2025 года. Данное предложение ограничено! Стоимость не включает доставку по России от ж/д станции.
Комплектация:
1. Секция подготовки и сушки сырья (сушильный барабан 1500х12000 мм);
2. Секция измельчения (2 мельницы MTW138);
3. Секция хранения и упаковки (2 силоса по 300 тонн);
4. Электрический шкаф и автоматическая система управления на контроллерах.
Стоимость с доставкой до Москвы, таможенной очисткой и НДС составляет 4,73 млн юаней (около 54,5 млн руб. при курсе юаня 11,5 руб. и прямом контракте с фабрикой) на сентябрь 2025 года. Данное предложение ограничено! Стоимость не включает доставку по России от ж/д станции.
ОПИСАНИЕ:
• Модель: Сушильный барабан 1500х12000 мм – 1 ед;
Мельница маятниковая трапецеидальная: MTW-138 – 2 ед.;
Система хранения готового продукта – 2 ед.;
• Производительность линии: 20-30 т/ч минерального порошка;
• Максимальный размер материала на входе в мельницу – 35 мм;
• Размер материала на выходе - 1,6-0,045 мм (минимальный до 0,038 мм);
• Электрическая мощность: 557,5 кВт (380V, 50Hz);
• Тип сборки: модульный;
• Размеры линии в собранном состоянии (приблизительные) –
ДШ 55000х20000 мм
• Модель: Сушильный барабан 1500х12000 мм – 1 ед;
Мельница маятниковая трапецеидальная: MTW-138 – 2 ед.;
Система хранения готового продукта – 2 ед.;
• Производительность линии: 20-30 т/ч минерального порошка;
• Максимальный размер материала на входе в мельницу – 35 мм;
• Размер материала на выходе - 1,6-0,045 мм (минимальный до 0,038 мм);
• Электрическая мощность: 557,5 кВт (380V, 50Hz);
• Тип сборки: модульный;
• Размеры линии в собранном состоянии (приблизительные) –
ДШ 55000х20000 мм

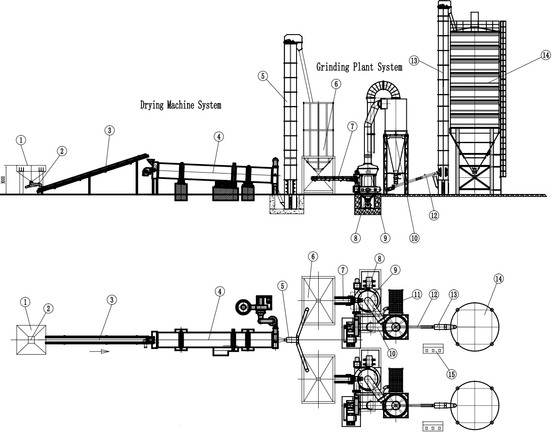

Подробная комплектация:
1. Секция подготовки и сушки сырья:
1.1 Приемный бункер (изготавливается заказчиком) с вибропитателем GZ4F (0,45 кВт), 1 ед.;
1.2 Питающий ленточный конвейер B500x12м (4,0 кВт), 1 ед.;
1.3 Газовая горелка RIELLO двухступенчатая, 1,8 млн ккал, 1 ед.;
1.4 Сушильный барабан диаметром 1500 длиной 12000 мм (18,5 кВт), 1 ед.;
1.5 Система сбора пыли: циклон диаметром 930 мм 1 ед., распылительная башня диаметром 1200 и высотой 5500 мм (2х1,5 кВт) 1 ед., соединительные трубы 1 компл., воздуходувка Y5-47-NO8C-22kw (22 кВт) 1 ед.;
1.6 Ковшовый элеватор TH315-18m, высота 18 метров (11 кВт), 1 ед.;
1. Секция подготовки и сушки сырья:
1.1 Приемный бункер (изготавливается заказчиком) с вибропитателем GZ4F (0,45 кВт), 1 ед.;
1.2 Питающий ленточный конвейер B500x12м (4,0 кВт), 1 ед.;
1.3 Газовая горелка RIELLO двухступенчатая, 1,8 млн ккал, 1 ед.;
1.4 Сушильный барабан диаметром 1500 длиной 12000 мм (18,5 кВт), 1 ед.;
1.5 Система сбора пыли: циклон диаметром 930 мм 1 ед., распылительная башня диаметром 1200 и высотой 5500 мм (2х1,5 кВт) 1 ед., соединительные трубы 1 компл., воздуходувка Y5-47-NO8C-22kw (22 кВт) 1 ед.;
1.6 Ковшовый элеватор TH315-18m, высота 18 метров (11 кВт), 1 ед.;
2. Секция измельчения:
2.1 Промежуточный питающий бункер (изготавливается заказчиком), 100 м3, 2 ед.;
2.2 Ленточный питатель с сепаратором железных частиц (3 кВт), 2 ед.;
2.3 Мельница маятниковая MTW138: мельница с 4 валками (90 кВт) 2 ед., классификатор (18,5 кВт) 2 ед.; вытяжка (110 кВт) 2 ед.;
2.4 Импульсный фильтр DMC-112 (7,5 кВт) 2 ед.;
2.1 Промежуточный питающий бункер (изготавливается заказчиком), 100 м3, 2 ед.;
2.2 Ленточный питатель с сепаратором железных частиц (3 кВт), 2 ед.;
2.3 Мельница маятниковая MTW138: мельница с 4 валками (90 кВт) 2 ед., классификатор (18,5 кВт) 2 ед.; вытяжка (110 кВт) 2 ед.;
2.4 Импульсный фильтр DMC-112 (7,5 кВт) 2 ед.;
3. Секция хранения и упаковки:
3.1 Сборочный шнековый конвейер LS219-4m (5,5 кВт), 2 ед.;
3.2 Ковшовый элеватор NE15-20m, высота 20 метров (11 кВт), 2 ед.;
3.3 Силос готового продукта, объем 200 м3 (около 300 т), 2 ед.
3.1 Сборочный шнековый конвейер LS219-4m (5,5 кВт), 2 ед.;
3.2 Ковшовый элеватор NE15-20m, высота 20 метров (11 кВт), 2 ед.;
3.3 Силос готового продукта, объем 200 м3 (около 300 т), 2 ед.
4. Электрический шкаф и система управления
4.1 Электрический шкаф секции сушки сырья 1 ед.;
4.2 Электрический шкаф секции помола и хранения 2 ед.;
4.3 Компьютерная система управления - опционально.
4.1 Электрический шкаф секции сушки сырья 1 ед.;
4.2 Электрический шкаф секции помола и хранения 2 ед.;
4.3 Компьютерная система управления - опционально.
Расчет экономической эффективности линии по производству минпорошка на базе двух маятниковых мельниц MTW-138
Приблизительные расходы материалов и ресурсов на 1 тонну неактивированного минерального порошка МП-1 (на примере линии 20-30 тонн в час или около 200 000 тонн в год):
| № п/п | Материал/ресурс | Кол-во на 1 т | Цена за ед. | Стоимость |
|---|---|---|---|---|
| 1 | Отсев известняка | 1,1 т | 500 руб./т | 550 руб. |
| 2 | Электроэнергия | 25 кВт | 7 руб. / кВт*ч | 175 руб. |
| 3 | Природный газ | 5 Нм3 | 7 руб. / Нм3 | 35 руб. |
| 4 | Запасные части/обслуживание | ~ | 3 000 000 р/год | 15 руб. |
| 5 | Персонал (3-5 чел/смена) | ~ | 18 000 000 р/год | 90 руб. |
| 6 | Аренда земли | ~ | 2 000 000 р/год | 10 руб. |
Итого приблизительная себестоимость 1 тонны неактивированного минерального порошка составляет около 875 руб.
Приблизительные инвестиции на линию производительностью 200 000 тонн в год составляют около 90 000 000 руб. (включает в себя расходы на проектирование, строительные работы и оборудование).
Ориентировочная цена мелкооптовой продажи неактивированного МП-1 составляет 1 500 руб. за тонну (выше в сезон).
Итого выручка за 12 месяцев около 300 000 000 руб.
Чистая прибыль около 125 000 000 руб. (до уплаты налогов, без учета амортизации и непредвиденных расходов).
Окупаемость линии около 10 месяцев.
Указанные данные являются приблизительными и указаны для облегчения проведения более точных расчетов при разработке проекта.
Приблизительные инвестиции на линию производительностью 200 000 тонн в год составляют около 90 000 000 руб. (включает в себя расходы на проектирование, строительные работы и оборудование).
Ориентировочная цена мелкооптовой продажи неактивированного МП-1 составляет 1 500 руб. за тонну (выше в сезон).
Итого выручка за 12 месяцев около 300 000 000 руб.
Чистая прибыль около 125 000 000 руб. (до уплаты налогов, без учета амортизации и непредвиденных расходов).
Окупаемость линии около 10 месяцев.
Указанные данные являются приблизительными и указаны для облегчения проведения более точных расчетов при разработке проекта.
